Гидроцилиндр

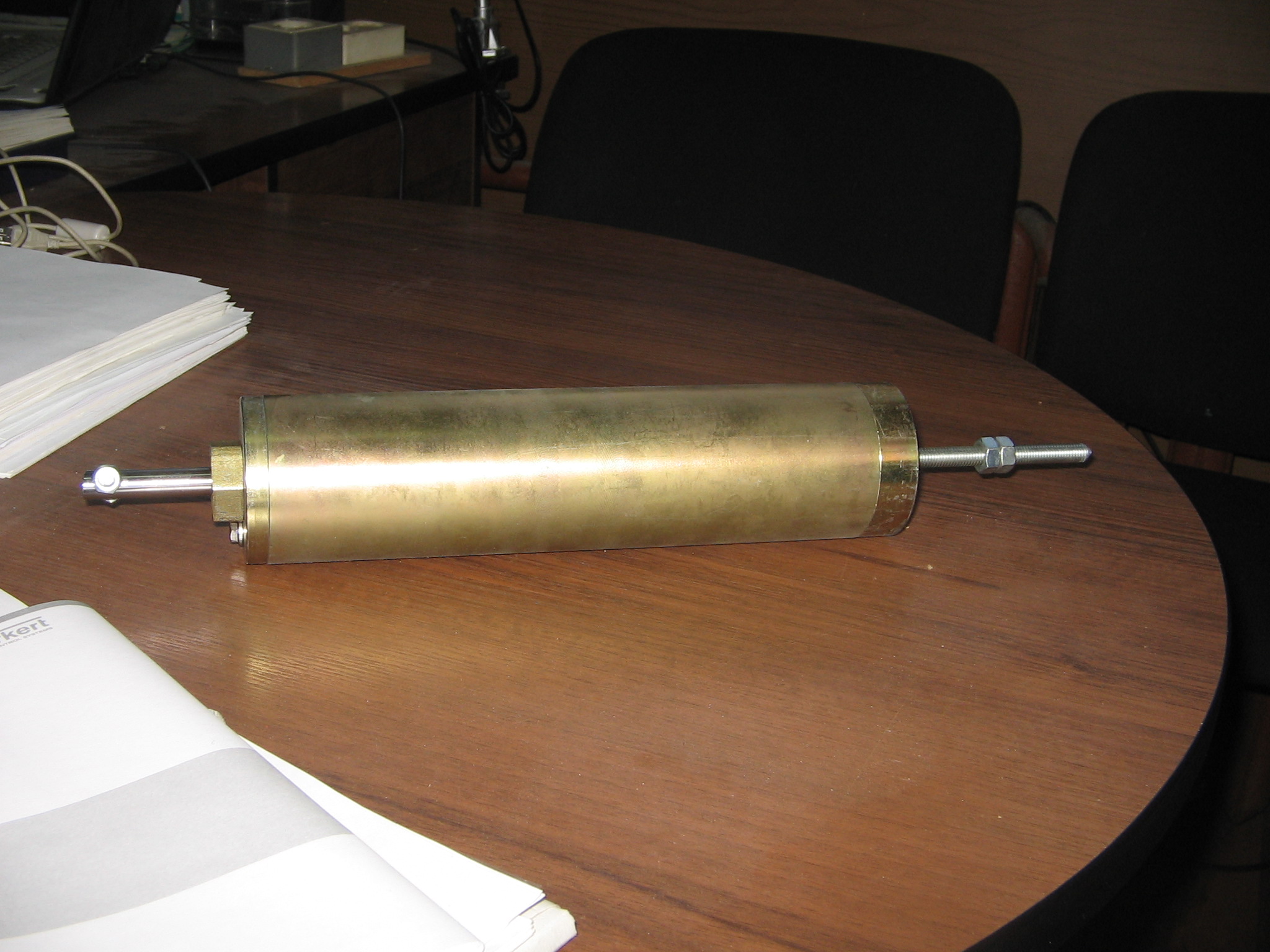

Работа цилиндров автоматического проветривания "Росат"  основана на расширении масла при нагреве и выдвижении штока, который, через систему рычагов, открывает дверь, форточку или фрамугу. Чем выше температура в теплице, тем больше выдвигается шток и тем сильнее открывается устройство вентиляции, регулируя температуру в теплице. В зависимости от размеров цилиндра, ход штока может быть различным. Цилиндр диаметром 60мм и длиной 125 мм обеспечивает ход 2мм на градус. При длине цилиндра 250 мм ход штока будет 4 мм на градус. Понятно, что не составляет никакой проблемы сделать цилиндр с ходом 10 мм на градус.  Длина цилиндра 250 мм и ход штока 4 мм/град являются оптимальными для управления фрамугами и форточками в теплицах. Осевая нагрузка на шток (усилие открывания) в этих цилиндрах превышает 50 Кг, что позволяет открывать фрамуги значительных размеров.   Полученный компромисс между размерами, характеристиками, ценой и качеством изготовления, на наш взгляд, позволяет ставить наш гидроцилиндр в ряд лучших механизмов для автоматического проветривания теплиц, представленных на рынке России .     Но для того, что бы обеспечить проветривание теплицы недостаточно только приобрести механизм проветривания, теплицу нужно оборудовать фрамугами и форточками с соответствующими рычагами и кронштейнами. На этапе изготовления это сделать проще и технологичнее. Если же у Вас теплица уже установлена, то о том как и куда нужно установить механизм проветривания Вам нужно позаботиться предварительно. Более того, если при открывании форточек или фрамуг проветривание теплицы будет недостаточным или цилиндр будет нагреваться лучистой энергией солнца, то может наступить перегрев цилиндра до температуры выше допустимой и, скорее всего, в цилиндре выдавит уплотнители, масло вытечет. Что бы этого не произошло нужно продумать место расположения устройств вентиляции и оценить их эффективность, а гидроцилиндр прикрыть козырьком от солнечных лучей. И помните, цилиндр охладить теплицу до требуемой температуры не может, он может только воздействовать на механизм проветривания, а охлаждение обеспечивают установленные Вами фрамуги и форточки.

    Первые гидроцилиндры Росат появились в 2010 году. С этого времени введены многочисленные улучшения, касающиеся конструкции цилиндров, технологии производства и применяемых материалов. Для использования в теплицах, предпочтительнее устанавливать  цилиндры с ходом штока 4 мм/град. Увеличенный ход штока более чутко реагирует на изменение температуры, а надёжная и прочная конструкция позволяет открывать фрамуги значительного размера и веса.

Основная характеристика цилиндра:

                   Диаметр цилиндра, мм,  не более                                                            60

                   Длина цилиндра, мм, не более                                                                 250

                    Длина выдвинутого штока, мм, не менее                                              210

                   Относительный ход штока, мм/град С, не менее                                       4

                   Усилие открывания на штоке (осевое давление), Н, не менее              500

                   Боковое усилие на шток, Нм, не более                                                       2

                   Максимальная температура эксплуатации, град С, не более                  60

                   Вес цилиндра, кГ, не более                                                                        2,2

       Температура начала открывания гидроцилиндра составляет около 20 градусов и может регулироваться гайками на резьбовом хвостовике цилиндра.

Сила втягивания штока при охлаждении очень маленькая, по - этому  должно быть предусмотрено закрытие устройства вентиляции собственным весом или под действием пружин. Пружина так же предохранит форточку или дверь от резких порывов ветра.

Цилиндры имеют декоративно – защитное цинковое электрохимическое покрытие.

При установке цилиндров нужно обратить внимание на три вещи:

1.      Цилиндры нужно устанавливать шарнирно, таким образом, что бы исключить боковую нагрузку на шток.

2.      Цилиндры, во избежание перегрева, должны быть защищены от воздействия прямых солнечных лучей, в том числе, защитными экранами.

3.      Никогда и ни при каких обстоятельствах температура цилиндров не должна превышать 60 градусов.

             На зиму гидроцилиндр необходимо снять и хранить в отапливаемом помещении с поджатым штоком. В этом случае Вы избежите попадание воздуха в систему и избавитесь от преждевременной доливки масла.

                 Рекомендации по использованию цилиндров «Росат».

Гидроцилиндр производства ООО Росат является простой и очень надёжной конструкцией, которая должна исправно выполнять свои функции, без обслуживания (или с минимальным обслуживанием), на протяжении многих лет. Размеры цилиндра с ходом штока 4 мм/град, по нашему мнению, являются оптимальными для использования в теплицах. Полученный компромисс между ценой, размерами цилиндра, ходом штока и допустимой нагрузкой позволяет легко встраивать цилиндр в теплицу и управлять фрамугами любых разумных размеров. Цилиндры, изготавливаемые по отработанной в ООО Росат технологии, не имеют отказов и рекламаций. Однако, как и при эксплуатации  любого механизма, могут возникнуть ситуации, при которых гидроцилиндры не будут выполнять свои функции.

  Попробуем разобрать возможные неприятные ситуации и дать рекомендации, как в них не попадать.

1. После длительного хранения, в цилиндр попал воздух, ухудшилась работа цилиндра.

Как правило, воздух в цилиндр попадает при его хранении с выдвинутым штоком и при температуре ниже комнатной. Причины две: во первых, при снижении температуры уменьшается объём залитого масла и образуется пустота, а свято место, как известно,  пусто не бывает. Вторая причина заключается в том, что при отсутствии избыточного давления уплотнители выполняют свою функцию не в полной мере и пропускают воздух.

Рекомендация: при длительном  хранении, держите гидроцилиндры при температуре не ниже 15 градусов и с поджатым штоком. Если воздух всё же попал в цилиндр, долейте, с помощью шприца, веретённое масло. Во время доливки масла, заливочное отверстие с пробкой (болт М5 на крышке цилиндра) должны находиться в наивысшей точке цилиндра. Пробка, естественно, выкручивается. После доливки нужно обязательно сменить  уплотнитель под пробкой. Стандартный резиновый уплотнитель имеет обозначение 005-007-14.

 2.  Наблюдается избыточное просачивание масла через уплотнители. В первом случае такое может быть при несоблюдении размеров деталей, в местах их взаимного сопряжения, нарушения технологии промывки и сборки, несоблюдение требуемой чистоты поверхности штока. Технология изготовления гидроцилиндров в ООО Росат полностью исключает описанные нарушения. Все детали цилиндра изготавливаются на высокоточных станках – автоматах, где «человеческий фактор» сведён к минимуму. Качество всех деталей проверяется на этапах изготовления. Индивидуальной проверке на работоспособность подвергаются и 100% готовых цилиндров. Второй причиной просачивания масла может быть превышение как осевой, так и боковой нагрузки на шток цилиндра. Для сведения сообщаем, что при осевой нагрузке 50 Кг, давление масла в цилиндре достигает 65 атмосфер, что в 10 - 30 раз выше, чем  в системе внутридомового водоснабжения. Удержание такого высокого давления в гидроцилиндре требует применения специальных мер. В конструкции гидроцилиндра предусмотрены и специальные меры по компенсации боковой нагрузки на шток. Тем не менее, при  превышении указанных нагрузок, могут не выдержать уплотнители. В этом случае, рекомендуем гидроцилиндры отдать на ремонт производителям, то есть в ООО Росат.

3.   Шток цилиндра выдвинут полностью, уплотнители выдавлены, течёт масло, цилиндр не работает.  Снова возможны 2 причины: перегрев цилиндра выше допустимой температуры или в цилиндр залито слишком большое количество масла. Итог один. Объём масла от нагрева увеличился больше объёма цилиндра. Цилиндр ремонтируется в условиях производства.

Рекомендации: Не переливайте масло. При 20 градусах, шток должен быть выдвинут, относительно гайки, не более чем на 40 мм.  Грамотно делайте систему вентиляции теплицы, защищайте гидроцилиндр от прямых солнечных лучей экранами или отражающей, блестящей плёнкой.

4.   После хранения цилиндра, даже непродолжительного, в результате плотного прилегания уплотнителей к штоку цилиндра, возможно «закусывание» штока в крайних положениях. Этот эффект не является неисправностью, скорее, это подтверждение рабочего состояния уплотнителей. Приложите небольшое усилие и сдвиньте шток в любую сторону. В процессе работы цилиндра, «закусывания» прекратятся.

5.   После снижения температуры, форточка, фрамуга или дверь прикрываются не плотно. Это возможно. Усилие закрывания цилиндра меньше 0,5 кг.  Рекомендуем установить пружину на закрывание. Пружина избавит Вас и от хлопанья двери или форточки на ветру, улучшит условия работы цилиндра. Кронштейны и пружины, обеспечивающие правильную установку и эксплуатацию цилиндров, можно приобрести в ООО Росат.

6.   При длительной эксплуатации возможен износ трущихся деталей, в основном, резиновых уплотнителей. В результате будут наблюдаться повышенное просачивание масла и попадание воздуха в гидроцилиндр. Вопрос решается просто, доливкой масла. Если эту процедуру приходится делать чаще, чем раз в сезон, рекомендуем обратиться к нам, для определения неисправности и ремонта цилиндра.

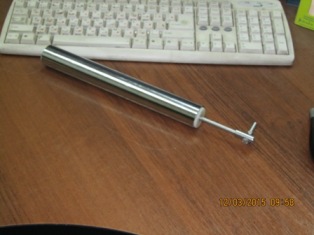

                   Для открывания форточек и других небольших проёмов, площадью до 0,5 м2, предлагается малый цилиндр, диаметром 25 мм. На фото - цилиндр в солнцезащитном экране.

 Помимо значительного уменьшения размеров и веса, внутри цилиндра установлена возвратная пружина с оптимальным усилием. Такой цилиндр, без установки внешней пружины, эффективно противостоит ветровым нагрузкам, плотно прикрывает форточку при снижении температуры и создаёт благоприятные условия для работы уплотнений цилиндра во всём диапазоне рабочих температур.

Для защиты цилиндра от нагрева прямыми солнечными лучами, предусмотрен солнцезащитный экран с хромированной поверхностью.

                                                      Техническая характеристика

1. Длина цилиндра (без штока),  мм, не более                                                   250

2. Диаметр цилиндра, мм, не более                                                                      25

3. Вес цилиндра, Г, не более                                                                                550

4. Относительный ход штока, мм/град, не менее                                                    2

5. Осевое усилие на шток цилиндра, Н, не менее                                                  200

6. Допустимое боковое усилие на шток цилиндра, Нм,  более                                0,5

7. Диапазон рабочих температур, град С                                                              0 - 45

8. Максимальная температура, град С, не более                                                          50

9. Рекомендуемая температура хранения, град С                                                    0 - 20

Срок службы цилиндров – более 10-ти лет. Гарантийный срок     1 год
